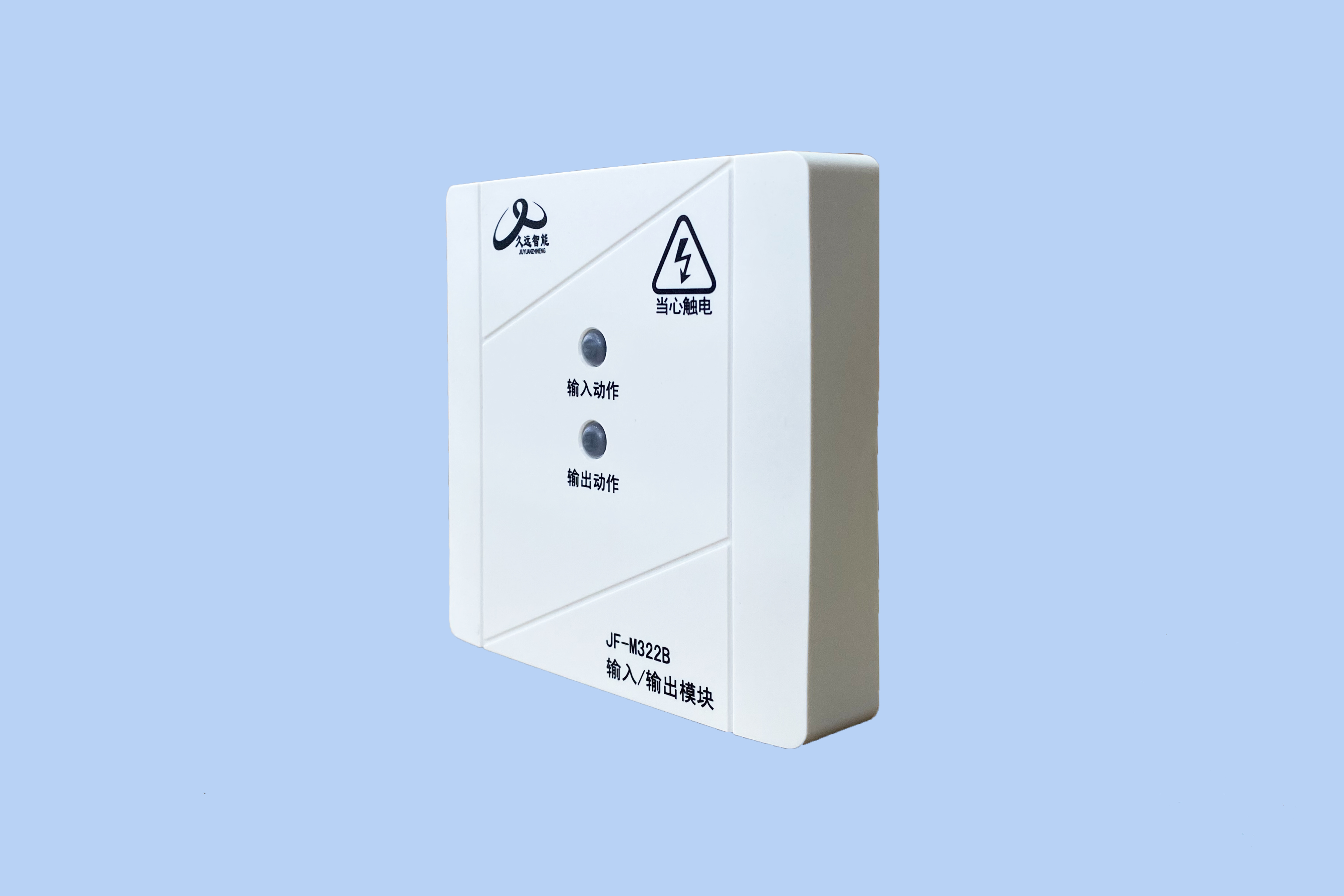

產品介紹
產品特點
l 內置微處理器。
l 采用SMT表面貼裝工藝。
l 具有一組無源繼電器輸出觸點。
l 通信采用二總線技術，無極性要求。
l 施工中應使用雙絞線，導線截面積不小于1.0mm2。
l 回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
l 電子編碼方式，可通過專用電子編碼器編址。
l 本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
1 性能參數
環境特性
工作溫度 | -10~+55℃ |
貯存溫度 | -20～+65℃ |
相對濕度 | ≤95%(無凝露) |
防爆特性
防爆標志 | 不涉及 |
電氣特性
工作電壓 | DC18V-28V，調制型，控制器提供 |
監視電流 | ≤0.5mA（DC24V） |
動作電流 | ≤0.85mA（DC24V） |
觸點容量 | 1A/250VAC |
確認燈 | 監視狀態：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮 動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮 故障狀態：“輸入動作”燈不亮，“輸出動作”燈不亮 |
通訊特性
線制 | 二線制（無極性） |
編址范圍 | 1~200 |
編址方式 | 專用電子編碼器 |
最遠傳輸距離 | 1000m/RVS2*1.0 mm2 |
機械特性
外 觀 | PANTONE Warm Gray 1 C 米白色 |
外殼材質 | 塑料 |
產品質量 | 113.5g |
外形尺寸 | L 85mm×H 85mm×W 43mm |
探測特性
保護面積 | 不涉及 |
認證特性
消防認證 |
執行標準
GB 16806-2006《消防聯動控制系統》 |
